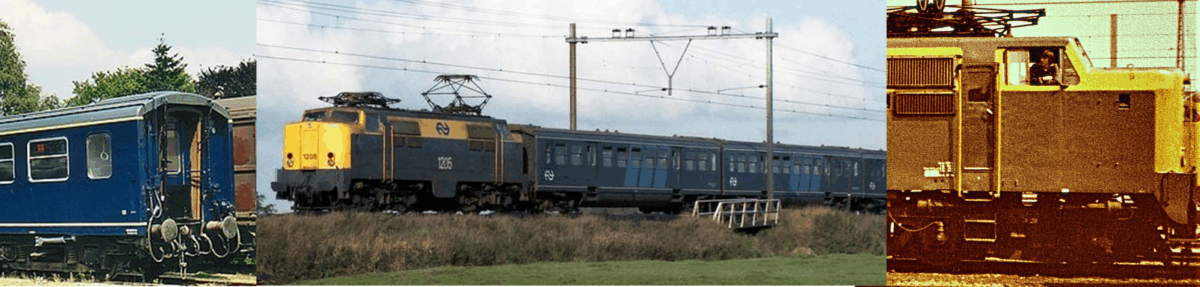

De trein met loc 1200 én rijtuigen Plan E stond altijd vóór de trein naar Maastricht. Daar heb ik jaren lang aan het begin van de dag in Amsterdam een remproef van afgenomen. De trein vertrok vanaf spoor 1b en bestond uit meerdere rijtuigen Plan E.
De loc serie 1200 én 1600 vind ik de mooiste NS locomotieven. De loc 1200 is voor mij dé favoriet. Dat komt mede doordat ik in 1997 als aspirant storingsmonteur deze loc heb leren kennen.
De serie 1200 is een Amerikaanse locomotief en is daarom zeer robuust uitgevoerd. Midden in de loc is een kelder (de buik) waarin alle elektrische schakelaars zijn geplaatst. Alle hoogspanningsschakelaars en walsen zijn uitgevoerd met grote koperen contacten. Dat maakt het werken aan dit type locomotief heel speciaal. Reden genoeg om de loc 1200 én rijtuig Plan E als LEGO model te maken.
Bestaand LEGO model NS loc 1200 en Plan E
In Studio 2 vind je het model ‘Dutch passenger train (NS 1200 + Plan E)’ dat in 2020 door ‘ties25’ uit Utrecht is gemaakt. De modellen zijn erg goed lijkend maar zijn voor 9 volt ontworpen.
“Zelfs de pantograaf is goed nagemaakt.”
De voorste pantograaf ligt altijd ‘neer’. Dat moet omdat anders de druk tegen de bovenleiding te groot word. Hierdoor kan de bovenleiding breken.
Het model van het rijtuig is ook erg goed lijkend maar is niet geschikt voor het rijden in een LEGO RC-trein.
Tijd om aan de slag te gaan met het ontwerpen en bouwen van de RC-trein.
- Maken van de loc 1200 voor Powered Up
- Maken van het rijtuig Plan E voor RC-trein
- Bouwinstructie en bestellijst maken
- Project afronden
Loc 1200 Powered Up
Bij de 1e aanpassing van het bestaande model is aan de bufferbalk een magneetkoppeling toegevoegd.
Ik heb zo mijn twijfels of dit werkt. Het model is namelijk erg breed (7 studs) en erg lang. Het model moet wel op een Powered Up treinbaan kunnen.
Zit de magneet aan de locomotief zelf en niet aan het draaistel, dan zwenkt de magneet in bogen buiten de baan waardoor de trein ontspoort.
De magneet moet dus aan het draaistel zitten. Ook mag het model maximaal 6 studs breed zijn en moet het korter zijn.
Het ontwerpen is een hele klus geweest, maar ik vind dat dit ontwerp best goed is gelukt.
De basis vormt de treinplaat 6 x 28 studs. Boven het motordraaistel is de HUB-stoel (beige stenen) aangebracht.
Onder de HUB zit het gat voor de motorkabel.
De HUB zit boven het motordraaistel waardoor de wielgrip beter is. Het middendak rust op de HUB.
Het bestaande model heeft twee draaistellen met een 9 volt motor. Dat komt omdat de serie 1200 een sterke locomotief is, maar als LEGO model is dit niet noodzakelijk.
Eén draaistel is zonder motor uitgevoerd, het loopdraaistel. De magneetkoppeling zit aan het draaistel.
Rijden met de locomotief doet de machinist natuurlijk zittend. Daarvoor is een zitstoel toegevoegd en kan het pantograaf dak open.
“Als je goed kijkt zie je mij zitten.”
In het midden zit een kleurensensor. Die is optioneel en gebruik je om automatisch te kunnen rijden.
Rijtuig Plan E voor RC-trein
Het rijtuig Plan E die in mijn Amsterdamse tijd in de trein stond, had nog geen blauwe strepen. Gelukkig staat er nog een in het spoorwegmuseum.
Deze kan ik wel nabouwen denk ik…
Het ontwerpen van het rijtuig blijkt niet zo ingewikkeld als de loc 1200.
De basis vormt een treinplaat 6 x 28 studs. Het draaistel is kort en heeft geen motor, een loopdraaistel.
Zoals bij alle LEGO RC-treinen zit de magneetkoppeling aan het draaistel.
In dit type rijtuig zaten geen draaideuren maar schuifdeuren. Gelukkig heeft ‘ties25’ uit Utrecht al (schuif)deuren gemaakt die ik eenvoudig kan aanpassen.
De deuren kunnen niet open. Dat is geen probleem want het dak kan er af.

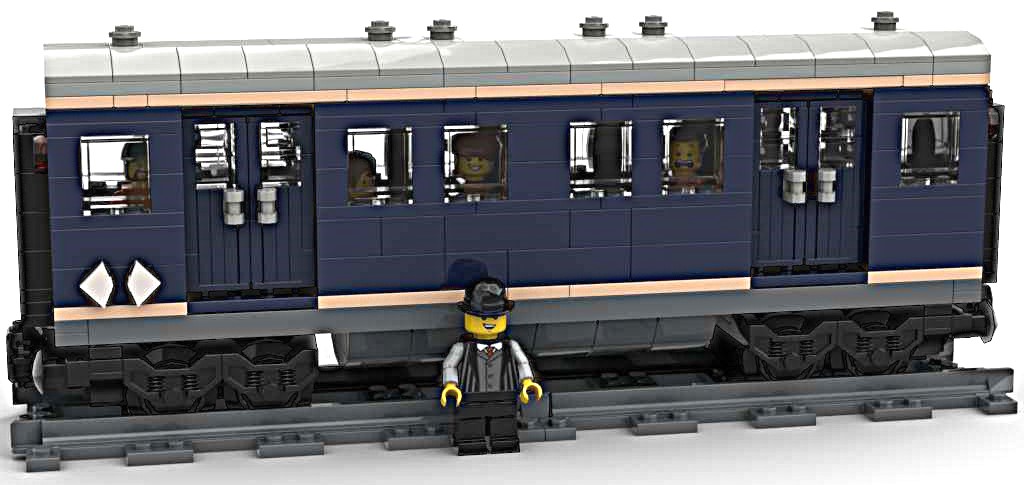

De reizigers zijn ingestapt. “Als je goed kijkt zie je dat iemand het heel spannend vindt.”
Bouwinstructies en bestellijst
De instructies met onderdelenlijst zijn in Studio 2 aangemaakt (klik op >> en kies Opslaan).
Bestellijst
Einde van dit project
Met dank aan ‘ties25’ uit Utrecht heb ik mijn nostalgische RC-trein met loc 1200 én rijtuig Plan E als Powered Up model kunnen bouwen.
De nostalgische NS trein is klaar voor vertrek…
Weer een leuk project afgerond!
