Als je op afstand bediende wissels voor je LEGO treinbaan hebt gemaakt dan moet je ook op afstand bediende seinen hebben. Anders weet de machinist niet dat er een wissel wordt bediend.
Je moet er toch niet aan denken dat je LEGO City trein ontspoort?
De spoorseinen stap voor stap:
Wat is een seinpaal
Een spoorsein is het stoplicht voor de trein. De spoorwegen in Nederland gebruiken spoorseinen met de lichten: Rood – Geel – Groen. Geel betekend: het volgende sein is rood of je mag hier maar 40 km/u rijden.
Deze regel is niet van toepassing op de LEGO treinbaan. Daar zijn de trajecten te kort voor en de kleinkinderen houden daar toch geen rekening mee. Het is ‘rijden’ of ‘stoppen’.
Hoge en lage seinen
Er zijn hoge en lage seinen.
- De hoge seinpalen: Deze staan op een paal langs de vrije spoorbanen, bijvoorbeeld tussen stations.
- De lage (dwergseinen): Deze staan vlak bij de grond op een station of opstelterrein (het rangeerterrein).
Een (hoog) sein
Op internet zijn wel LEGO seinen te vinden maar die zijn of voor 12 volt banen of zonder verlichting. Ik ga proberen om een seinpaal te ontwerpen waar je LED verlichting in kunt maken. Ik zou zeggen, laat je verrassen…
In Studio 2 heb ik al wel twee ontwerpen gemaakt. Ik denk dat ik daar wel een LED in kan maken.

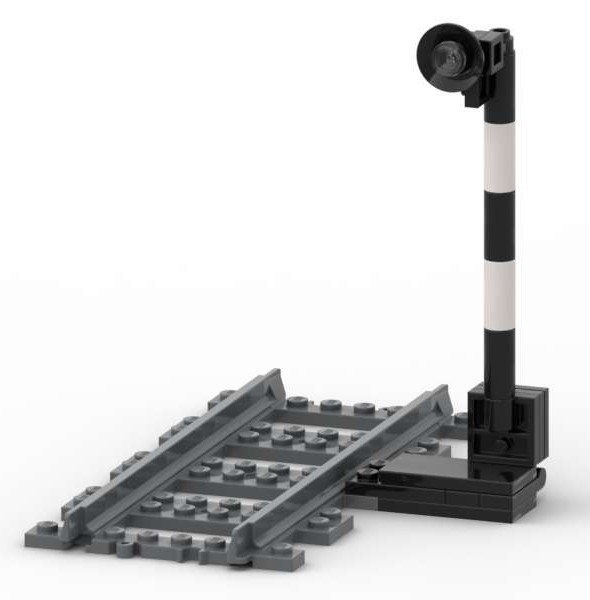

Scharnierbare seinpaal
Deze is speciaal voor Willem en mij ontworpen omdat we de spoorbaan moeten kunnen opruimen. Daar zijn vaste seinen niet handig bij.
In de proefopstelling scharniert het sein loodrecht op de spoorrails. De seinpaal in de instructie scharniert recht langs het spoor. Hierdoor is het sein ook tussen twee parallelle sporen te plaatsen.
De instructie met onderdelenlijst om zelf te bouwen (klik op >> en kies Opslaan):
Scharnierbare seinpaal met nummerbord
Bij het elektrisch bedienen van de seinen is het handig dat elk sein een uniek nummer heeft.
Ook voor deze versies zijn er instructies met onderdelenlijst om zelf te bouwen (klik op >> en kies Opslaan):
Sein met multicolor LED
Voor de verlichting ga ik er een LED in maken. Ik zou kiezen voor twee LED’s die ik achter de RODE en GROENE tegel plaats.
Willem heeft echter een ander idee…
“Er zijn multiple color LED’s die je kunt gebruiken. Dan heb je maar 3 aansluitdraden nodig in plaats van 4 draden.”
Of zijn het 2 draden in plaats van 3? Dat mag je mij nog een keer uitleggen.
Ook voor deze versie is er een instructie met onderdelenlijst om zelf te bouwen (klik op >> en kies Opslaan):
Een (laag) dwergsein
Het lage dwergsein heeft een groen en oranje/geel licht.
Op het ‘witte’ bord komt een ‘A, B, C’ als aanduiding.
Er is een instructie met onderdelenlijst om zelf te bouwen (klik op >> en kies Opslaan):
Er is veel werk verricht om de juiste spoorseinen te maken die bij onze LEGO treinbaan past.
Inmiddels heb ik al een idee hoe ik de seinen moet aansturen. Heb ik daar misschien een stukje elektronica bij nodig?
Waarschijnlijk gaat CODEY mij daarbij helpen…
Een werkend spoorsein
Er staat een werkend spoorsein op de treinbaan. Met de hulp van CODEY ONLINE is het gelukt om het spoorsein met de Arduino UNO R3 aan te sturen.
Rijweg-instelling
Ik heb ervoor gekozen om het spoorsein via ‘rijweg-instelling’ te bedienen. Dat betekent in het kort…
Je kiest de richting waarin de trein moet rijden. De wissels komen automatisch in de juiste stand. “De rijweg is ingesteld”. Het sein wordt groen.
De trein kan rijden!
Kijk op de video hoe dat werkt…
